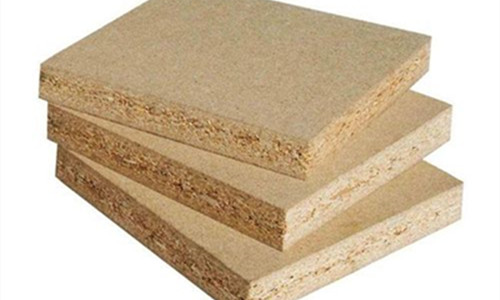

一、刨花板:是将木材加工剩余物、小径木、木屑等切削成一定规格的碎片，经过干燥、拌以胶料、硬化剂、防水剂，在一定的温度下压制而成的一种人造板材 .

二、刨花板在不同的湿度环境里产生变形的主要原因是内部水分分布不均，水泥刨花板墙体施工，通常在室内的顶面、墙面、地面粉刷完成后不久即进行安装。粉刷层中的水泥砂浆与粉刷石膏固化时，会逐渐放出内部的水分，使室内湿度增大。而水泥刨花板具有良好的吸湿性，安装的墙板吸湿后内部含水率增大。经试验水泥刨花板吸湿平衡含水率可达20％，而水泥刨花板出厂时要求含水率仅为9％±3％。出厂含水率按10％计，则吸湿后板材的含水率增大了10％。由于嵌缝工序于最后进行，因此在嵌缝前板材吸湿膨胀，之后，随着环境的逐步干燥，水泥刨花板逐渐排出内部水分。若将板内吸湿的10％水分全部排出，板材的收缩值达0.1％～0.3％，导致接缝处收缩应力增大，产生裂缝。

三、为了能用木材削片机制造质量好的刨花，因此木粉机生产厂家要求木质材料在打碎时要有一定的含水率，但在以后的工序中，刨花含水率的大小对刨花板的热压过程及产品质量都有较大影响。

四、当制成的刨花含有较多的水分，经过拌胶后，将使刨花含水率增加到过高的程度。这样会给以后热压带来一定的困难。用过湿的刨花压制刨花板，降压时很容易发生鼓泡和分层等缺陷。且热压时为了蒸发刨花中过多的水分要消耗较多的热量，同时，也会 长热压周期而降低热压机的生产率，所以，湿刨花在拌胶前必须进行干燥，使含水率降低到一定的要求。

再从提高产品质量看，刨花如不经干燥，它的含水率也往往不一致，热压时蒸发水分不均匀，滚筒式木材剥皮机制成的刨花板内部产生应力不均匀，容易翘曲变形，降低产品质量。当刨花干燥到一定的含水率，内应力就可大大减少，这样能提高产品的稳定性。当然，干燥后含水率也不应过低，刨花容易吸收胶料，使刨花表面含胶量减少，这样旋切好的单板，不仅浪费胶料，而且降低胶合强度。同时，刨花过干，它的塑性较差，压缩比较困难，刨花板内部容易形成空隙，降低板的强度。

五、干燥后的刨花板含水率应控制在3～6%范围较合适，目前家具厂、板材厂对于这方面水分的监控，多数是采用快速水分测定仪干燥法。效率高，操作方便。
